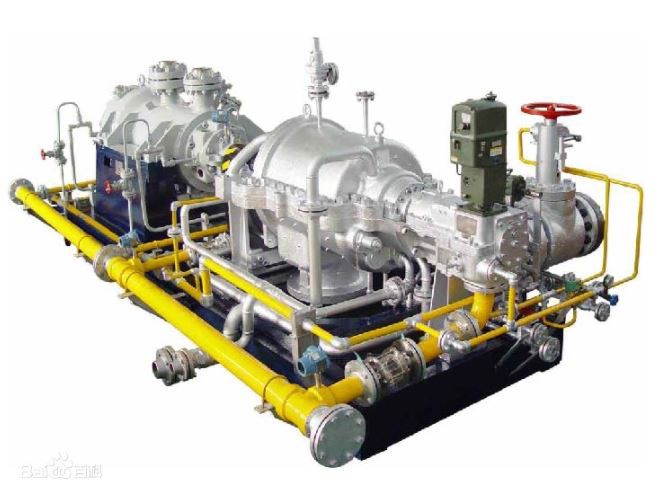

36MW提取冷凝汽轮机发电机单元

产品详情

主要技术规格

型号：C36-6.1 / 485-0.81

2.型号：中温，中压，单缸，脉冲，提取冷凝液压涡轮机

3.额定功率（铭牌电源）：36MW

4.纯凝结条件的主要参数：

a）新的蒸汽压力：6.1mpa（a）

b）新的蒸汽温度：485℃

c）排气压力：0.007MPa（a）

d）主蒸汽摄入：130t / h

e）发电机功率：38196.2KW

热平衡图请参考图1

5. 50t / h提取条件的主要参数：

a）新的蒸汽压力：6.1mpa（a）

b）新的蒸汽温度：485℃

c）排气压力：0.007MPa（a）

d）主蒸汽摄入：130t / h

e）提取压力：0.81MPa（a）

f）提取体积：50t / h

g）提取温度：247.58℃

h）发电机功率：28098.0kw

热平衡图请参考图2

6. 75T / H提取条件的主要参数：

a）新的蒸汽压力：6.1mpa（a）

b）新的蒸汽温度：485℃

c）排气压力：0.007MPa（a）

d）主蒸汽摄入：130t / h

e）提取压力：0.81MPa（a）

f）提取体积：75t / h

g）提取温度：247.58℃

H）发电机功率：23341.8KW

热平衡图请参阅图3

7. 85T / H提取条件的主要参数：

a）新的蒸汽压力：6.1mpa（a）

b）新的蒸汽温度：485℃

c）排气压力：0.007MPa（a）

d）主蒸汽摄入：130t / h

e）提取压力：0.81MPa（a）

f）提取体积：85t / h

g）提取温度：247.58℃

h）发电机功率：21534.0kw

热平衡图请参考图4

8. 90t / h提取条件的主要参数：

a）新的蒸汽压力：6.1mpa（a）

b）新的蒸汽温度：485℃

c）排气压力：0.007MPa（a）

d）主蒸汽摄入：130t / h

e）提取压力：0.81MPa（a）

F）提取体积：90t / h

g）提取温度：247.58℃

H）发电机功率：20659.3KW

热平衡图请参阅图5

9.方向：顺时针（从涡轮机终端到发电机端）

10.额定速度：3000r / min（推荐发电机额定速度：3000r / min）

11.流动阶段：总共20阶段（1级调整阶段+ 19压力级）（在施工设计期间确定

12.调整提取位置：第10阶段之后

13.最后阶段转子叶片的高度：807mm（暂定）

14.涡轮发电机组的总体尺寸：L×W×H =〜16060 mm×6107.5 mm×3800 mm（从主蒸汽阀入口的中心线到励磁电机中心线，高度从主蒸汽顶部阀门油电机到操作平台的高度）。

15.涡轮机体重：〜120t（包括阀门，管道，底架和垫片）

16.最大升降重量：〜25t（大修期间上半缸）

〜27t（安装过程中的下筒）

17.最大提升高度：〜7.0m（来自操作平台）

18.操作平台高度：8M（暂定）

19.冷凝器面积：3750㎡

20.冷却水的设计流速：8800t / h

21.冷却水的设计入口水温：28℃

22.冷却水温上升：7.444℃

23.冷凝器的总体尺寸：L x W x H = 9364 mm×3376 mm×8600 mm。

24.冷却水管材料：TI2
