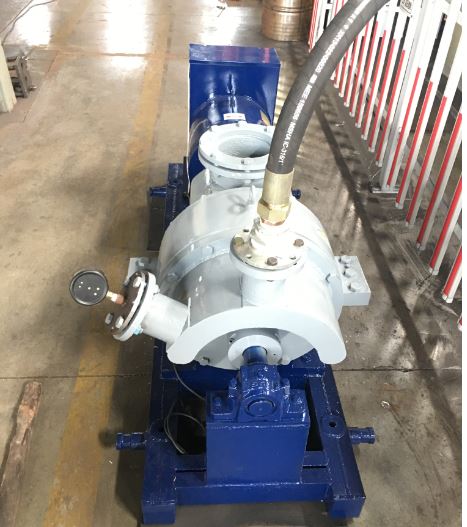

50KW冷凝小型汽轮发电机组

产品详细信息

不。	描述	的目的	重新标定
1	模型	N0.051。15
2	额定功率	50千瓦
3.	额定转速	5500r /分钟
4	发电机的速度	3000 r / min
5	进口压力	1.15MPa	入口参数
6	入口温度	260 c°
7	进口蒸汽	1.50t / h
8	蒸汽消耗	18.70公斤/ kw.h
9	排气压力负荷	0.01 mpa
10	冷凝温度	46℃
11	布局	单层
12	转子结构	1 c2
13	涡轮机和发电机之间的连接	排气压力
14	噪音db	≤80
15	发电机功率	50千瓦
16	发电机电压	220 V
17	发电机的频率	50赫兹
18	发电机的速度	3000 r / min

1．1涡轮式：■凝汽式汽轮机

模型：N0.051。15

1．2设计使用寿命:30年

1．3连续工作时间不低于8000小时。

14汽轮机应满足发电机在各种工况下的功率和转速要求

15汽轮机是电子控制

1．控制系统和保护系统

控制类型:电子

1.7回转装置:无专用回转装置

1.8我仪器监督和保护

我仪器监控保护系统包括速度计、温度

仪表、压力表等。

蒸汽水系统包括:冷凝泵、冷凝器

主蒸汽系统:包括主蒸汽管道法兰、进、旁路、调节阀、疏水阀等。

凝结水系统:包括凝结水管道，凝结水泵，凝结水管道阀门。

1.10真空系统

1.11压盖系统(包括管道阀)

1.12排水系统(含管路阀)

1.13涡轮润滑系统

2．供货范围

2．1供应范围包括从汽轮机进口法兰到冷凝器热井(含热井冷凝水泵)、发电机、控制箱、电网系统等部件。

2．2终端用户需要提供温度为的冷却水即℃，冷却水泵，进口管路，阀门，冷凝水循环管路及阀门，控制箱与发电机接线，低压开关接线。
