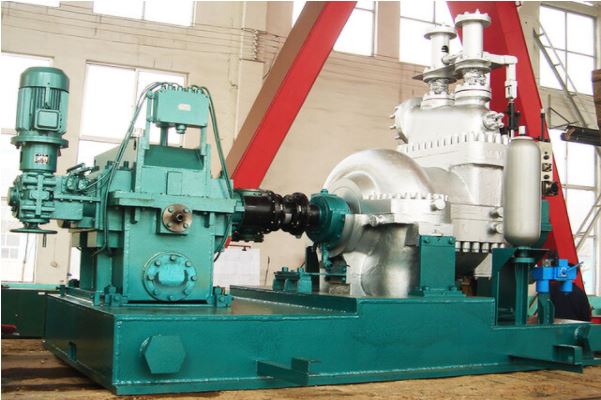

1.汽轮机规格:
不 |
项 |
规范 |
||
1 |
模型 |
b1.0 - 2.1/0.15 |
||
2 |
额定功率/ KW |
1000 |
||
3. |
进口压力/ MPa（绝对压力） |
2.1 |
||
4 |
入口温度/℃ |
300 |
||
5 |
排气压力/ MPa（绝对压力） |
0．15 |
||
6 |
排气蒸汽温度/℃ |
120 |
||
7 |
额定功率下的进口流量（t / h） |
15 |
||
8 |
耗热量 |
15.00公斤/ kw.h |
||
9 |
效率 |
0.55 |
||
10 |
额定速度（r / min） |
3600. |
||
11 |
转动方向 |
顺时针从涡轮到发电机端 |
||
12 |
主要材料 |
油缸 |
ZG20CrMoA |
|
叶片 |
1 cr13 |
|||
叶轮 |
35 crmoa |
|||
主轴 |
35 crmoa |
|||
前后轴承座 |
HT250 |
|||
蒸汽阀组装阀壳 |
ZG20CrMoA |
|||
13 |
进/出口蒸汽管直径(内径) |
150/350 |
||
14 |
超速保护 |
三选二自动超速保护+机械飞锤式紧急中断保护装置 |
||
15 |
超速保护行动速度r /分钟 |
液压调整为额定转速的1.1 ~ 1.12倍，电气调整为额定转速的1.1倍。 |
||
16 |
超速保护响应时间/秒 |
＜1 |
||
17 |
调整方法 |
全液压 |
||
18 |
蒸汽密封形式 |
梳式蒸汽密封 |
||
19 |
满载运行振动值/ mm |
≤0.05 |
||
20. |
噪音级/分贝 |
≤90 |
||
21 |
机组连续运行时间/ h |
≥8000 |
||
22 |
最大轴向位移/ mm |
0.5 |
||
23 |
轴承形式 |
滑动轴承 |
||
24 |
轴承报警温度/℃ |
75 |
||
25 |
润滑油最高温度/℃ |
55 |
||
26 |
润滑方法 |
力 |
||
27 |
起动装置 |
手册 |
||
28 |
基本结构 |
单层布局，汽轮机与拖曳设备均为分离式底座 |
||
29 |
发电机类型 |
同步发电机 |
||
30. |
电压 |
380 |
||
31 |
发电机输出 |
3阶段 |
||
32 |
环境温度 |
40℃ |
||
33 |
冷却方法 |
空气冷却 |
||
34 |
绝缘等级 |
H级 |
||
2.汽轮机供货范围:
2.1汽轮机本体(主汽进口反向法兰至排汽反向法兰)
不 |
设备名称 |
数量(件/套) |
讲话 |
1 |
油缸 |
1 |
|
2 |
喷嘴套 |
1 |
|
3. |
将导向环 |
1 |
|
4 |
蒸汽密封 |
2 |
前后蒸汽密封 |
5 |
前轴承基座 |
1 |
|
6 |
后轴承基地 |
1 |
|
7 |
涡轮后轴承 |
1 |
|
8 |
径向推力前轴承 |
1 |
|
9 |
大齿轮前轴承 |
1 |
|
10 |
大齿轮后轴承 |
1 |
|
11 |
前帧 |
1 |
|
12 |
临界断续器 |
1 |
|
13 |
紧急断路器油门 |
1 |
|
14 |
轴向位移断续器 |
1 |
|
15 |
磁断路器 |
1 |
|
16 |
两个半壳 |
1 |
涡轮端联轴器壳体 |
17 |
发电机端联轴器壳体 |
1 |
|
18 |
齿轮箱 |
1 |
|
19 |
主轴组件 |
1 |
|
20. |
复速叶轮叶片 |
1 |
|
21 |
涡轮端耦合 |
1 |
|
22 |
发电机端耦合 |
1 |
|
23 |
渐开线齿轮减速装置 |
1 |
包括轴承 |
24 |
主阀 |
1 |
|
25 |
州长 |
1 |
|
26 |
同步器 |
1 |
|
27 |
调整蒸汽阀和连杆 |
1 |
|
28 |
前蒸汽管道 |
1 |
|
29 |
后蒸汽管 |
1 |
|
30. |
调节节流阀 |
1 |
|
31 |
手动泵 |
1 |
|
32 |
电动油泵 |
1 |
|
33 |
主油泵 |
1 |
|
34 |
油注射器 |
1 |
|
35 |
油水管道 |
1 |
用油冷却器，滤油机，电动油泵 |
36 |
汽封冷却器 |
1 |
|
37 |
油冷却器 |
1 |
|
38 |
油过滤器 |
1 |
|
39 |
地脚螺栓M30×800 |
12 |
|
40 |
对角线角80×150 |
48 |
|
41 |
热控制内阁 |
1 |
|
42 |
仪器柜子 |
1 |
|
43 |
水泵 |
1 |
|
44 |
备件和工具 |
1 |
2.2热电电气和仪表(暂定，由客户决定)
不 |
的名字 |
规范 |
数量(件) |
讲话 |
1 |
压力传送器 |
WIDEPLUSK1A1S1G1FED2G2G21（0～4.0 MPa） |
1 |
进口压力 |
2 |
压力传送器 |
WIDEPLUSK1A1S1G1FED2G2十六国集团（0～0.6 MPa） |
1 |
轴向驱替油压 |
3. |
压力传送器 |
WIDEPLUSK1A1S1G1FED2G2八国（0～0.25 MPa） |
1 |
润滑油压力 |
4 |
压力传送器 |
WIDEPLUSK1A1S1G1FED2G2类型（0～1.0 MPa） |
1 |
脉冲油压 |
5 |
压力传送器 |
WIDEPLUSK1A1S1G1FED2G2类型（0～1.0 MPa） |
1 |
主油泵出口油压 |
6 |
PT100. |
wtyy - 1021可调深度200毫米M27×2-100℃ |
1 |
推力瓦温度 |
7 |
1 |
前轴承温度 |
||
8 |
1 |
后轴承温度 |
||
9 |
1 |
齿轮箱高速轴前瓦 |
||
10 |
1 |
齿轮箱高速轴后瓦 |
||
11 |
1 |
齿轮箱低速轴前瓦 |
||
12 |
1 |
齿轮箱低速轴后瓦 |
||
13 |
热电偶 |
wrn - 230 KL = 300毫米深度80毫米M27×2 - 600℃ |
1 |
蒸汽入口温度 |
14 |
双金属温度计 |
WSS-411.深度200毫米M27×2 - 400℃ |
1 |
排汽温度 |
15 |
双金属温度计 |
WSS-411.深度40毫米M27×2 - 100℃ |
1 |
油冷却器入口油温度 |
16 |
双金属温度计 |
WSS-411.深度40毫米M27×2 - 100℃ |
1 |
油冷却器出口油温 |
17 |
磁阻式速度传感器 |
SZCB-01 M16×1长度为100mm |
3. |
速度 |
18 |
物位变送器 |
WIDEPLUS-LG1S1FA1F2D5H媒体：0.83g /cm³temp：70°C 范围:800毫米 |
1 |
坦克水平 |
19 |
压力计 |
500/7D 0.005 ~ 0.25MPa 0814400 |
1 |
润滑油压力 |
20. |
压力计 |
y - 100（0～1.0 MPa）M20×1.5 |
1 |
排气压力 |
21 |
PT100. |
wtyy - 1021深度40毫米M27×2 - 100℃ |
1 |
润滑油温度 |
22 |
控制柜 |
2000×800×600 |
1 |
控制柜 |
