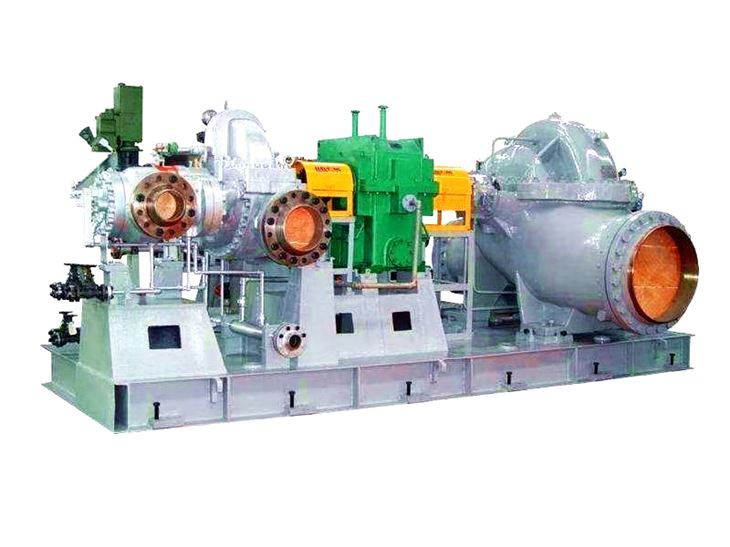

中小型工业汽轮机拖动泵

产品详细信息

模式指令

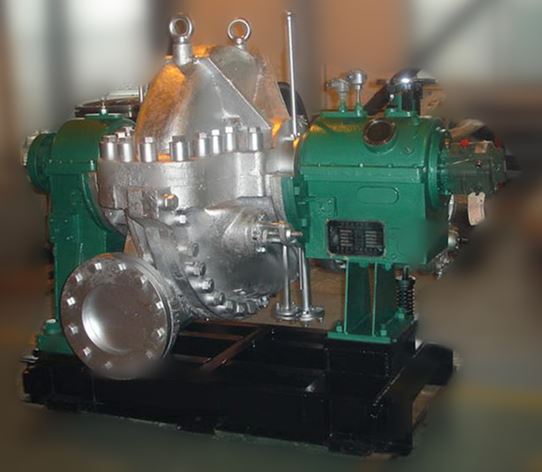

DTEC公司生产的背压汽轮机是一种单级中温中压背压汽轮机。转子采用双速叶轮。喷嘴螺距直径800mm。速度控制系统可采用日本Koei电子速度控制，也可采用woodward公司的TG17、TG13。机械式调速器或TG17E+2301A控制器电子调速系统，采用强制润滑，主轴转速为1500- 4500rpm，可根据用户要求配备变速箱实现变速。该机型的主要特点是利用中温、中压蒸汽作为蒸汽源，驱动旋转机械做功，实现能量的梯级利用，达到节能降耗的目的。

速度范围(r /分钟)	1000 - 3000	叶片P痒Diameter(毫米)	800
权力范围内(千瓦)	100 - 2500	阶段	双速叶轮。
进口压力范围(MPa)	0.5 - -5.2	进口直径(毫米)	150
进口温度范围(℃)	160 - 485	排气直径(毫米)	300 - 500
排气压力范围(MPa)	0.15 - -1.6	监管系统类型	机械液压、电子及电液调节

产品模型	额定P电源 (千瓦)	年代撒尿 r /分钟	我nletP施加压力 MPa	进口T绝对零度	排气压力 （MPa）	消费 公斤/千瓦时
b1 - 2.35/0.784	1000	3000	2.35	390	0.784	23.36
B1 -2.35/0.98	1000	3000	2.35	390	0.98	28.35
b1.6 - 2.35/0.784	1600	3000	2.35	390	0.784	22.56
b1.6 - 2.35/0.882	1600	3000	2.35	390	0.882	25.21
b1.6 - 3.43/0.784	1600	3000	3.43	435	0.784	17.21
b1.6 - 3.43/0.882	1600	3000	3.43	435	0.882	18.18
b1.6 - 3.43/0.98	1600	3000	3.43	435	0.98	19.15
b2 - 3.43/0.784	2000	3000	3.43	435	0.784	16.5
b2 - 3.43/0.98	2000	3000	3.43	435	0.98	18.85
b2.5 - 4.0/0.784	2500	3000	4．0	450	0.784	15.86
b2.5 - 4.0/0.882	2500	3000	4．0	450	0.882	17.48

典型的例子

汽轮机的流通面积有额定蒸汽流量的8-10%余量。

工业汽轮机驱动(风机、泵、压缩机等)方式及运行方式:

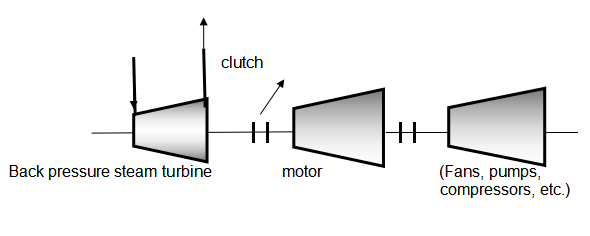

布置方式:汽轮机+离合器+电机+(风机、水泵、压缩机等)(简图如下)

注:电机及(风机、泵、压缩机等)由用户提供。

涡轮动力和电机动力可以单独驱动(风扇、泵、压缩机等)，也可以一起驱动．

简要介绍汽轮机结构

1.汽轮机布置形式:单层布置，汽轮机+超越离合器(选配)+双轴异步电机+(风机、泵、压缩机等)

2.汽轮机组(含电机)轴与(风机、水泵、压缩机等)轴对中误差≤0.03mm

3.汽轮机额定转速振幅≤0.03mm((风机、水泵、压缩机等振动振幅≤0.03mm)

4.汽轮机前后汽封均为钢带迷宫密封，配有汽封冷却器，汽封漏汽小，经济性好。

5.进口阀类型:快闭调节组合阀。汽轮机通过快关阀进入调节阀，然后进入汽轮机。调节阀采用双座阀。

当汽轮机超速或联锁保护动作时，控制系统可通过电磁阀自动关闭主蒸汽阀。

6.连接汽轮机与双轴异步电动机的超越离合器(选配)由汽轮机厂家提供;汽轮机进、出口的反法兰由汽轮机厂家提供。

7汽轮机的设计使用寿命为30年以上。
