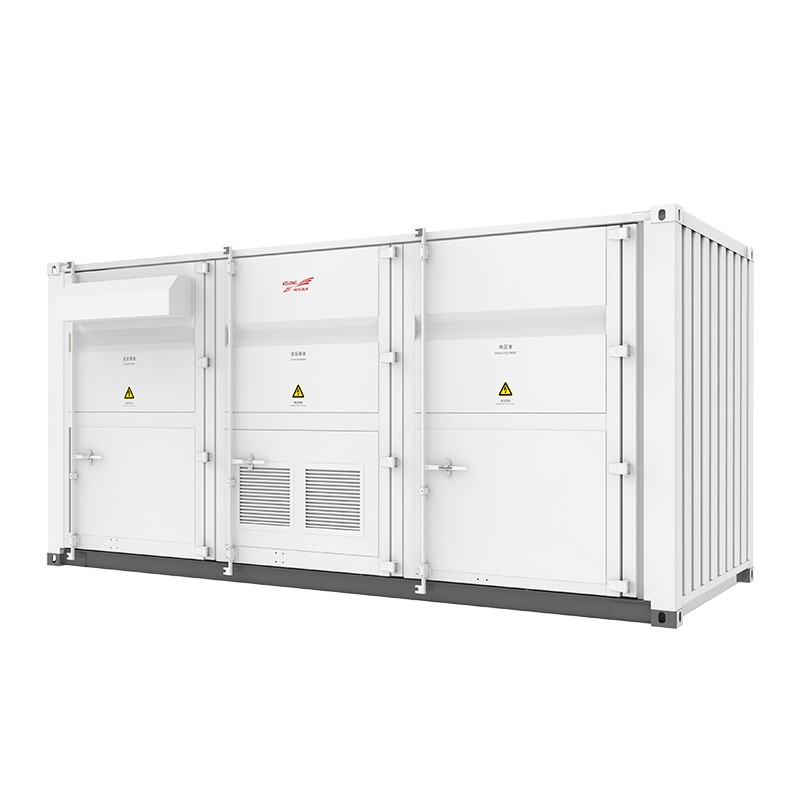

SPI-T系列1000〜2500kW
逆变器和升压变压器
容器解决方案
主要特征
高度集成 - 交钥匙解决方案：
•与高效的三级集中式PV逆变器集成
•配备变压器（10kV / 35kV，油/干可选），中压分配
•集成的多功能变压器测量和控制装置，一站式太阳能电场通信解决方案
高效稳定 - 可靠：
•集装箱标准化生产，良好的一致性
•统一和一站式售后服务
•优化的逆变器和加紧单元，更高的系统效率
•45°C长期过载，50°C全负荷操作
精益智力 - 全监测集合：
•集成多功能变压器测量和控制设备，智能操作管理
•收集组合器盒，逆变器和变压器信息，快速准确地定位故障
•统一外部通信接口，集成精益管理，快速部署和调试
投资较低，收入较高：
•逆变器和变压器之间的铜条连接，线路损耗减少0.1〜0.3％
•优化低压分布，电缆连接和安装，总成本减少7-10％
•交钥匙产品，缩短施工期，降低施工成本
技术数据
项目 |
SPI1000K-T. |
SPI1250K-T. |
SPI2000K-T. |
SPI2500K-T. |
DC输入 |
||||
最大限度。PV功率（kW） |
2×560 |
2×710. |
4×560 |
4×710. |
最大限度。PV输入电压（VDC） |
1000 |
|||
最大限度。PV输入电流（a） |
2×1200. |
2×1350. |
4×1200. |
4×1350. |
PV输入字符串编号 |
2×6. |
2×8 |
4×6. |
4×8 |
MPPT的数量 |
2 |
4. |
||
MPPT电压范围（VDC） |
460〜850 |
520〜850 |
460〜850 |
520〜850 |
启动电压（VDC） |
480. |
540. |
480. |
540. |
MPPT效率 |
99.90％ |
|||
交流输出 |
||||
标称交流输出功率（kW） |
1000 |
1250. |
2000年 |
2500 |
最大限度。输出功率（kW） |
1100 |
1375. |
2200 |
2750. |
最大限度。输出电流（a） |
63.51 |
79.39 |
127.02 |
158.78 |
标称交流电压（KVAC） |
10（35可选） |
|||
标称网格频率（Hz） |
50/60. |
|||
功率因数（名义上） |
> 0.99 |
|||
PF可调范围 |
0.9（领先）〜0.9（滞后） |
|||
Thdi. |
<3％（标称力量） |
|||
效率 |
||||
最大限度。效率 |
98.00％ |
98.00％ |
98.00％ |
98.00％ |
欧洲效率 |
97.50％ |
97.50％ |
97.50％ |
97.50％ |
其他 |
||||
LVRT功能 |
是的 |
|||
交流侧平行技术 |
是的 |
|||
PID修复 |
是的 |
|||
故障波记录诊断 |
是的 |
|||
在线升级 |
是的 |
|||
变压器测量 |
是的 |
|||
系统数据 |
||||
尺寸（W×H×D）（mm） |
4000×2990×2438 |
5500×2990×2600 |
||
重量（kg） |
8000. |
8500. |
10800. |
11500. |
IP等级 |
IP54. |
|||
变压器类型 |
油型或干式型 |
|||
变压器冷却 |
ANAF / ONAN. |
|||
逆变器冷却 |
智能强制空气冷却 |
|||
高度 |
2000米（> 2000M可选） |
|||
工作温度范围（ºC） |
-35〜60 |
|||
操作湿度 |
0〜95％（非冷凝） |
|||
沟通 |
RS485，以太网，FDDI（可选） |
|||
