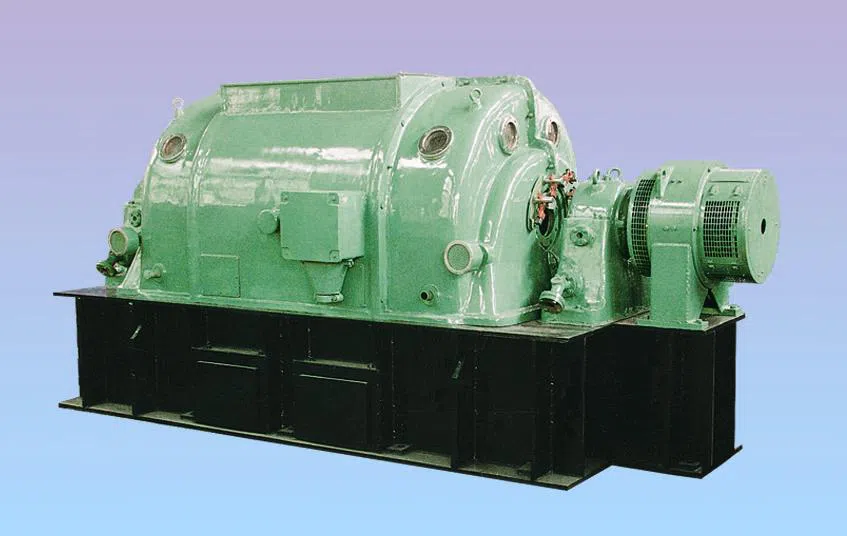

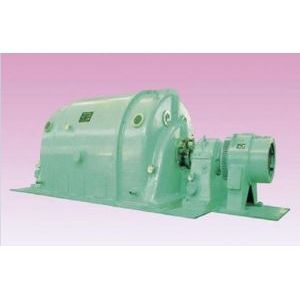

发电机的介绍
汽轮机发电机是指由汽轮机驱动的发电机。锅炉产生的过热蒸汽进入汽轮机膨胀做功,使叶片旋转驱动发电机发电,和废蒸汽做功后送回锅炉通过冷凝器回收,循环水泵、冷凝水泵,一种给水加热装置等。
汽轮发电机为三相2极或三相4极共轴励磁交流同步发电机。它是风冷与开启或关闭通风循环系统，阀座滑动轴承。汽轮发电机的转子和定子线圈为b级绝缘。本机底板采用钢板焊接，结构坚固，重量轻。汽轮发电机的电气和机械性能在出厂前都经过严格的测量和测试。其主要技术参数符合JB3220-83和JB636-83标准。具有制造工艺先进、结构合理、绝缘等级高、电气性能好、运行可靠等优点。
本系列汽轮发电机组与我厂生产的水轮机配套使用，为客户的设计、维护、安装提供了极大的方便。
模型 |
容量(KVA) |
额定功率(v) |
电压(v) |
电流(A) |
功率因数因为ф |
效率(%) |
额定转速(转/分) |
重量(t) |
TQTK0.75-4 |
937.5 |
750 |
400 |
1355 |
0．8 |
93.0 |
1500 |
6．4 |
qfk - 1.5 - 2 |
1875 |
1500 |
6300 |
172 |
0．8 |
94.5 |
3000 |
11.5 |
10500 |
103 |
12.3 |
||||||
QFK-3-2 |
3750 |
3000 |
6300 |
344 |
0．8 |
95.3 |
3000 |
14.5 |
10500 |
206 |
14.95 |
||||||
QF-3-2 |
3750 |
3000 |
6300 |
344 |
0．8 |
95.3 |
3000 |
13.0 |
10500 |
206 |
13.6 |
||||||
qf - 4.5 - 2 |
5625 |
4500 |
6300 |
515 |
0．8 |
95.3 |
3000 |
18.36 |
10500 |
309 |
18.9 |
||||||
QF-6-2 |
7500 |
6000 |
6300 |
688 |
0．8 |
96.4 |
3000 |
21.2 |
10500 |
412 |
21.7 |
||||||
qf - 7.5 - 2 |
9375 |
7500 |
6300 |
859 |
0．8 |
96.4 |
3000 |
26.0 |
10500 |
515 |
26.7 |
||||||
QF-12-2 |
15000 |
12000 |
6300 |
1375 |
0．8 |
97 |
3000 |
38.1 |
10500 |
825 |
38.7 |
||||||
QF-15-2 |
18750 |
15000 |
6300 |
1718 |
0．8 |
97 |
3000 |
44 |
10500 |
1031 |
45 |
||||||
注:发电机励磁方式为励磁加硅控制。 |
||||||||
模型 |
能力 |
额定功率 |
额定电压 |
额定电流 |
功率因数 |
效率 |
额定转速 |
重量 |
重量 |
总体尺寸 |
QF-K25-2 |
31250 |
25000 |
6300 |
2863 |
0．8 |
97.8 |
3000 |
67 |
42 |
6895×2730×2500 |
10500 |
1718 |
97.61 |
69 |
43 |
6895×2730×2500 |
|||||
QF-K30-2 |
37500 |
30000 |
6300 |
3436 |
0．8 |
97.93 |
3000 |
67 |
42 |
7095×2730×2810 |
10500 |
2062 |
97.8 |
74 |
47 |
7095×2730×2810 |
|||||
QF-K50-2 |
62500 |
50000 |
6300 |
5728 |
0．8 |
98.4 |
3000 |
108 |
61 |
7550×3120×3418 |
10500 |
3436 |
98.3 |
108 |
61 |
7550×3120×3418 |
|||||
QF-K60-2 |
75000 |
60000 |
6300 |
6873 |
0．8 |
98.49 |
3000 |
116 |
69 |
7850×3120×3418 |
10500 |
4124 |
98.41 |
116 |
69 |
7850×3120×3418 |
|||||
QF-K135-2 |
158823 |
135000 |
13800 |
6644 |
0．8 |
98.4 |
3000 |
200 |
140 |
12100×3510×3520 |
功率为50MW-100MW的发电机参数
50兆瓦 |
60兆瓦 |
100兆瓦 |
||
1 |
额定功率 |
50兆瓦 |
60兆瓦 |
100兆瓦 |
2 |
额定电压 |
10.5 kv |
10.5 kv |
10.5 kv |
3. |
额定电流 |
3437年,一个 |
3881年,一个 |
6469年,一个 |
4 |
功率因数 |
0．8 |
0.85 |
0.85 |
5 |
额定频率 |
50赫兹 |
50赫兹 |
50赫兹 |
6 |
额定转速 |
3000 r / min |
3000 r / min |
3000 r / min |
7 |
效率 |
98.2% |
98.2% |
98.4% |
8 |
旋转方向 |
从涡轮端看，它是顺时针方向的。 |
||
9 |
定子的重量 |
70吨 |
72吨 |
100.5吨 |
10 |
转子重量 |
22 t |
22 t |
29.6吨 |
11 |
发电机总重量 |
112吨 |
114吨 |
136.9吨 |
