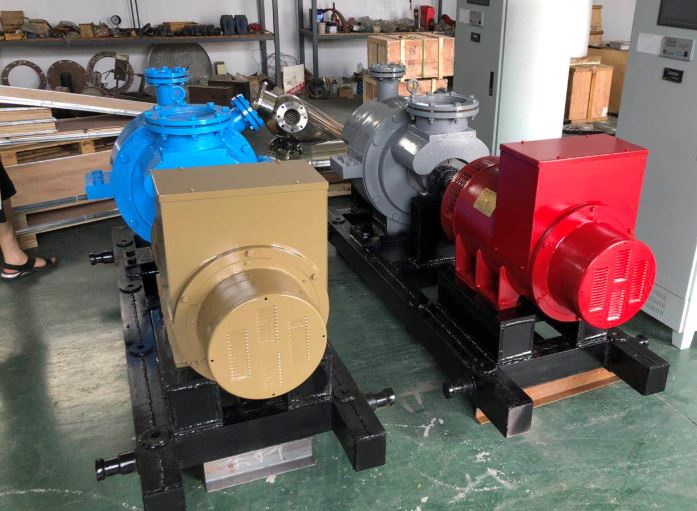

120kW小冷凝汽轮机发生器

产品详情

SL。不。	描述	工作数据	评论
1	涡轮机类型	N0.12-1.25
2	额定功率	120.kW.
3.	额定速度	3000r / min.
4.	发电机速度	3000r / min.
5.	入口蒸汽压力	1.25MPA	适用于2吨锅炉
6.	入口蒸汽温度	194℃
7.	入口蒸汽流量	2.0t / h.
8.	入口蒸汽流量	2 T / H
9.	排气压力	0.0103MPa.
10.	安排类型	单层
11.	转子结构	1C2.
12.	涡轮机和发电机之间的连接	耦合
13.	涡轮机的噪音水平（D b）	≤80.
14.	发电机等级	120 kW.
15.	发电机电压	400 V.
16.	发电机频率	50Hz.

1技术条件：

入口蒸汽压力MPa（a）：1.25

入口蒸汽温度℃：194

缩合压力MPa（a）：<0.0103

额定功率KW：120

额定速度r / min：3000 r / min

正常速度r / min：3000 r / min

转移范围：80-105％

涡轮噪声保证值：<80dB

保证涡轮轴振动的值：<0.03mm

涡轮转向：从涡轮机到发电机端的顺时针看

循环冷却水温℃：正常27，最高33

2驱动机（发电机）参数

Power KW：额定点120

速度r / min：额定点3000

转移范围：80-105％

驱动机器的转向：从涡轮机到发电机看时顺时针。

3个涡轮机身

3.1涡轮机类型：■冷凝脉冲型

型号：N0.12-1.25

3.2汽轮机的设计寿命为30年。

3.3设计条件下的连续操作时间不得小于8000小时。

3.4蒸汽轮机应在各种操作条件下满足发电机的功率和速度要求。

3.5手动调节蒸汽轮机。

3.6蒸汽轮机布置在单层中。

4调节系统和保护系统

调整模式：手动。

5车削齿轮：手动转动。

6仪器监控和保护

仪器监控系统包括：转速计，温度计，压力表等。

7蒸汽水系统包括:(冷凝泵，冷凝器）

主蒸汽系统：包括主蒸汽管法兰，入口阀和旁路，调节阀和排水阀等。

冷凝水系统：包括冷凝水管道，冷凝水泵和冷凝水管道的相关阀门。

8真空泵系统

9个腺密封系统（相关管道阀门）

10排水系统（相关管道阀门）

11涡轮润滑系统

12安排

12.1单位布置在单层

12.2蒸汽轮机和发电机直接连接

13耦合

选择耦合用于涡轮转子和发电机转子之间的连接，由涡轮机制造商提供。
