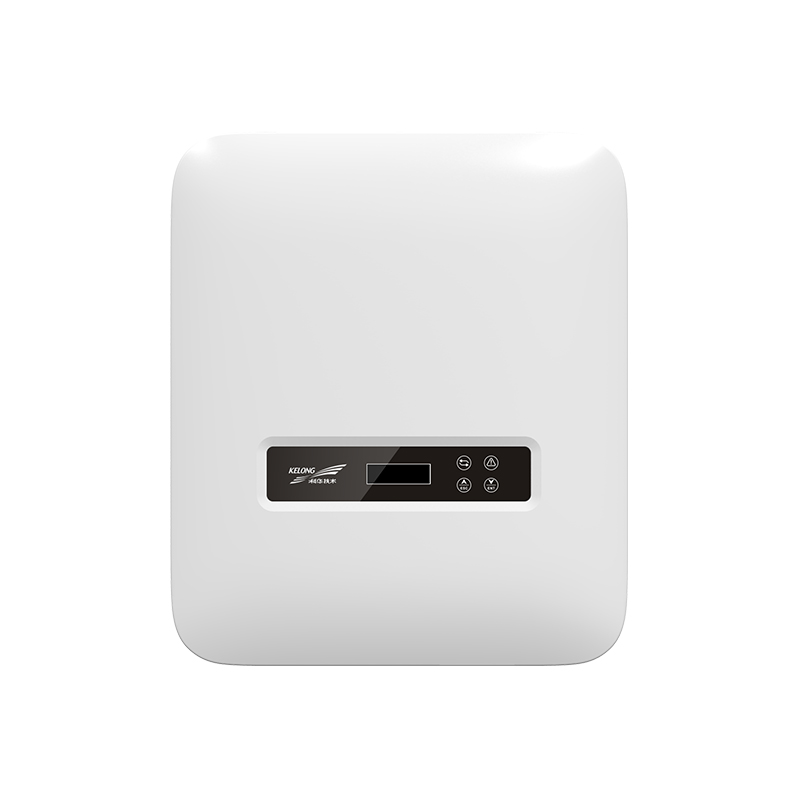

1. SPI-B2系列1.5〜2kW单相弦逆变器
SPI-B2系列1.5 ~ 2千瓦
单相弦逆变器
»高效逆变器拓扑
»生命周期运行安全可靠
»绿色节省和适应极其环境
»智能监控管理
技术数据
项目 |
SPI1500-B2 |
SPI2000-B2 |
|
直流输入 |
|||
Max。光伏输入电压 |
600 vdc |
||
额定输入电压 |
360 vdc |
||
Max。PV输入电流 |
11个 |
||
不。的MPPTs |
1 |
||
不。的PV串 |
1 |
||
MPPT电压范围 |
100 vdc ~ 500 vdc |
||
启动电压 |
120 vdc |
||
交流输出 |
|||
额定交流输出功率 |
1.5kw. |
2.0千瓦 |
|
Max。输出功率 |
1.65kw. |
2.2千瓦 |
|
额定交流输出电压 |
220 / 230VAC. |
||
额定输出电流 |
6.5 |
8.7 |
|
Max。输出电流 |
7.2 |
9.6 |
|
电网额定频率 |
50/60Hz |
||
电网频率范围 |
45 ~ 55 hz / 55 ~ 65赫兹 |
||
功率因数 |
> 0.99满载 |
||
可调功率因数 |
0.8(主要)~ 0.8(滞后) |
||
Thdi. |
< 3%(标称功率) |
||
效率 |
|||
Max。效率 |
98.1% |
||
欧洲效率 |
97.7% |
||
保护 |
|||
Anti-islanding |
是的 |
||
直流反向连接 |
是的 |
||
交流短路保护 |
是的 |
||
温度保护 |
是的 |
||
过载保护 |
是的 |
||
PV故障检测 |
是的(可选) |
||
直流开关 |
是的 |
||
一般 |
|||
维度(W H××D) |
360×420×125毫米 |
||
重量 |
11.8公斤 |
||
IP等级 |
IP65 |
||
噪音水平 |
≤25 db |
||
Self-consumption晚上 |
< 1 w |
||
冷却类型 |
自然冷却 |
||
高度 |
4000米(>2000米降额) |
||
工作温度 |
-40ºC ~ 60ºC(> 45ºC降额) |
||
操作湿度 |
0 ~ 95%(不结露) |
||
显示 |
LCD显示+ LED指示灯 |
||
沟通 |
RS485 / WiFi(可选)/ GPRS(可选)/ DRM(澳大利亚) |
||
直流终端 |
MC4终端 |
||
交流终端 |
即插即用连接器 |
||
安装方法 |
安装在墙上的 |
||
标准 |
En62109-1, en62109-2 nb / t32004, as3100, as4777, en 61000-6-2, en 61000-6-3 |
||
应用程序

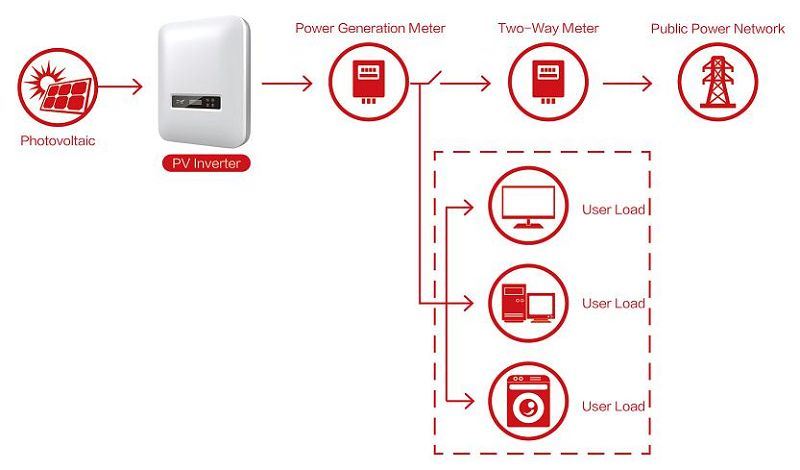

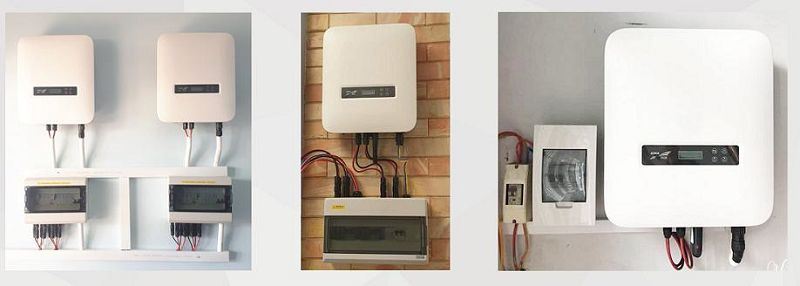

住宅光伏发电厂解决方案
●住宅光伏电站的容量一般根据用电量、场地和用户要求而定，一般在1 - 5kW之间。科华提供3kW/5kW串电网逆变器选项。这种逆变器保护好，适合户外使用，安装方便。
●推荐产品：SPI3000 / 5000-B2

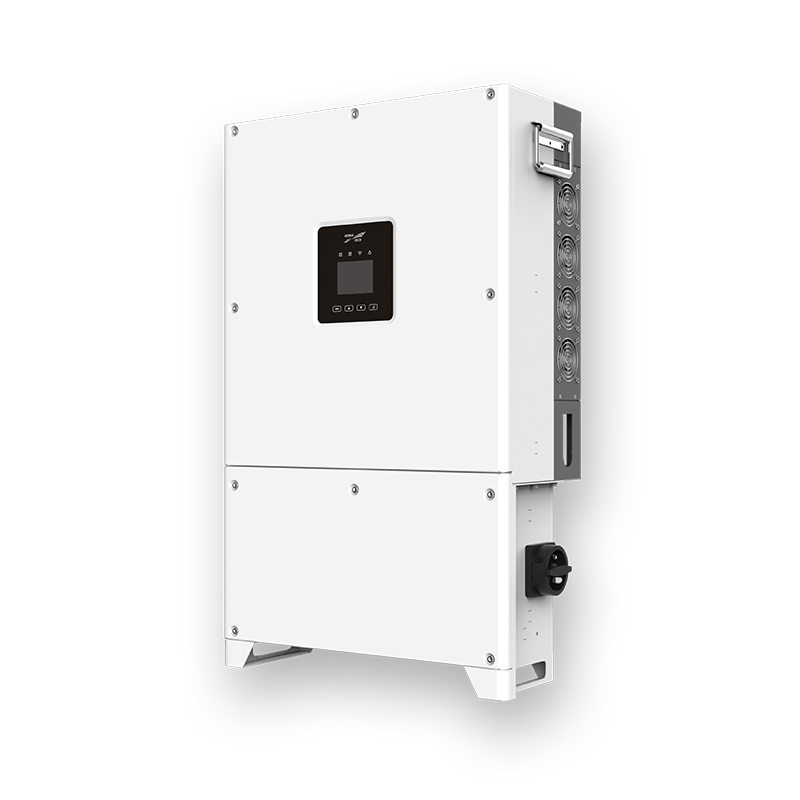

SPI-B系列30~60kW三相串级逆变器
SPI-B系列30 ~ 60千瓦
三相弦逆变器
SPI30K-B / SPI36K-B / SPI40K-B /
SPI50K-B / SPI60K-B
技术数据
项目 |
SPI30K-B |
SPI33K-B. |
SPI36K-B |
SPI40K-B |
SPI50K-B |
SPI60K-B |
||||
直流输入 |
||||||||||
Max。光伏输入电压 |
1100 vdc |
|||||||||
额定PV电压 |
600 vdc |
600 vdc |
600 vdc |
600 vdc |
600 vdc |
600 vdc |
||||
Max。光伏输入电流 |
60 (2 x30) |
67 (2 x33.5) |
67 (2 x33.5) |
90 (3 x30) |
120 (4 x30a) |
120 (4 x30a) |
||||
不。的MPPTs |
2 |
2 |
2 |
3. |
4 |
4 |
||||
不。的PV串 |
3／3 |
3／3 |
3／3 |
3/3/3 |
3/3/3/3 |
3/3/3/3 |
||||
MPPT电压范围 |
300VDC〜1000VDC |
|||||||||
启动电压 |
300 vdc |
|||||||||
交流输出 |
||||||||||
额定交流输出功率 |
30千瓦 |
33kw. |
36千瓦 |
40千瓦 |
50千瓦 |
60千瓦 |
||||
Max。输出功率 |
30千瓦 |
36.3千瓦 |
40千瓦 |
44kw. |
55kw. |
66千瓦 |
||||
额定交流输出电压 |
380/400/415Vac |
|||||||||
额定输出电流 |
45.6 |
50.1 |
54.7 |
60.8 |
75.9 |
91.2A |
||||
Max。输出电流 |
47.6 |
52一个 |
57.7 |
63.5 |
79.4 |
95.3 |
||||
电网额定频率 |
50 hz / 60赫兹 |
|||||||||
电网频率范围 |
45 ~ 55 hz / 55 ~ 65赫兹 |
|||||||||
功率因数 |
> 0.99(满载) |
|||||||||
可调功率因数 |
0.8(主要)-0.8(滞后) |
|||||||||
THDi |
<3％（额定功率） |
|||||||||
效率 |
||||||||||
Max。效率 |
98.50％ |
98.52% |
98.70% |
98.80% |
99％ |
99％ |
||||
欧洲效率 |
98.30% |
98.30% |
98.30% |
98.30% |
98.40% |
98.40% |
||||
保护 |
||||||||||
Anti-islanding |
是的 |
|||||||||
直流反向连接 |
是的 |
|||||||||
交流短路保护 |
是的 |
|||||||||
温度保护 |
是的 |
|||||||||
过载保护 |
是的 |
|||||||||
光伏故障检测 |
是的 |
|||||||||
直流开关 |
可选 |
|||||||||
一般 |
||||||||||
维度(W H××D) |
600×860×294毫米 |
|||||||||
重量 |
68公斤 |
|||||||||
IP等级 |
IP65 |
|||||||||
噪音水平 |
< 65分贝 |
|||||||||
Self-consumption晚上 |
< 1 w |
|||||||||
冷却类型 |
智能强制风冷 |
|||||||||
高度 |
4000米(> 3000降额) |
|||||||||
工作温度 |
-25ºC ~ + 60ºC |
|||||||||
相对湿度 |
0 ~ 95% (Non-condensation) |
|||||||||
显示 |
液晶+领导 |
|||||||||
沟通 |
RS485 /无线/ GPRS |
|||||||||
直流终端 |
MC4终端 |
|||||||||
交流终端 |
OT终端 |
|||||||||
安装方法 |
安装在墙上的 |
|||||||||
标准 |
En62109-1, en62109-2, nb / t32004, as4777.2, en 61000-6-2, en 61000-6-4, din vde0126 ute c15-712-1, vfr2014, erdf-noi-res_13e, iec61727, iec62116 |
|||||||||
应用程序

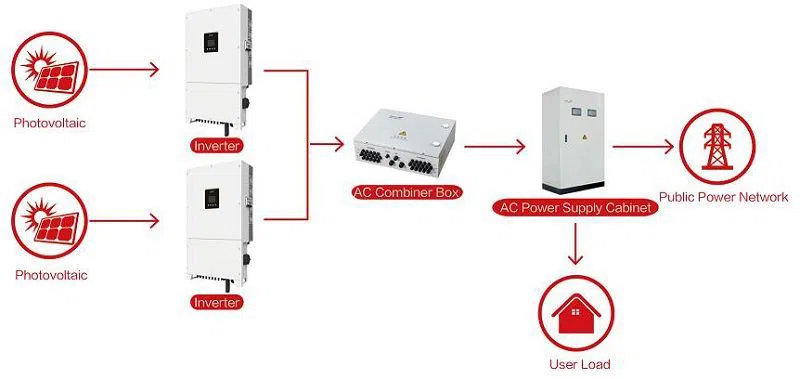

商业屋顶的解决方案
●对于商业中心，大型购物中心，工业校园和其他建筑物和浓缩电器使用的地方，由于商业用电的价格通常很高，PV发电站可能是有价值的。然而，这些类型的屋顶通常广泛分布，复杂，配电室中的空间可能不足，使得难以构建电站。
●这类电站通常只将未使用的部分电释放回电网，将为380V，类似于家庭用电。逆变器类型的选择一般取决于电站容量和配电条件。

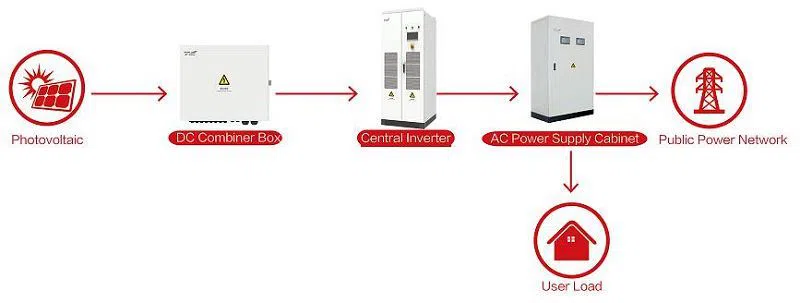

●室内推荐产品:中央变频器100-500kW
●推荐户外产品：系列SPI20K-B2，SPI30K-B2，SPI50K-B
