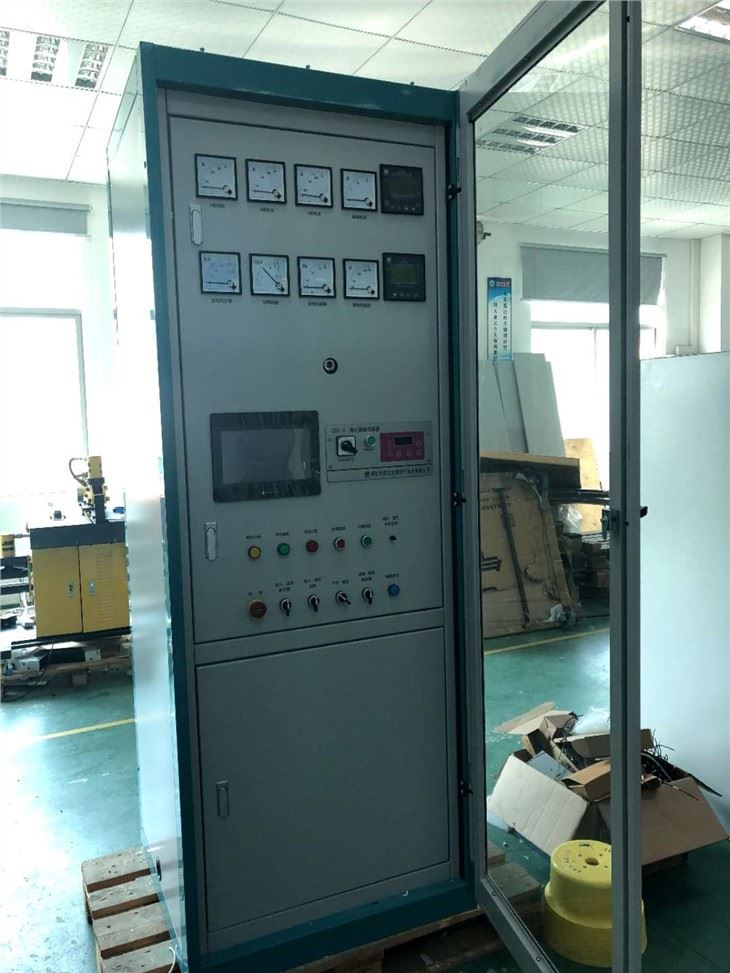

水电工程微电脑集成控制面板

产品详情

1.系统摘要

SD9000系列低压集成单元是新设计的产品。它用于提高发电机质量和自动程度。它将“速度调节，励磁，水位控制，自动调节，保护，同步，主要循环”七个功能。它具有很高的集成度。它使用最新的计算机硬件那软件和网络技术。在将屏幕组成的自动系统投入运行后，可以使用很少或没有人值班。使用一个屏幕 - 一个发生器的配置方案很简单那方便的那高集成。该产品主要用于发电机，额定电压低于400V，单个容量低于1000kW。

屏幕采用模块化结构设计，便于系统兼容性和功能扩展。该界面包含以下功能:

1）根据水位自动启动和关闭;

2）事故关机;

3.）自动调节频率和功率;

4.）自动上下刺激;

5.）自动同步;

6.）发电机保护;

7.）自动发电机测量;

8.）根据水位调整发电机电源

9.）常规手动操作;

10.）如果添加了包含SD9000-JK监控系统的计算机，则自动化系统可以实现电站的集中管理和控制。

2.系统配置

2.1。低压初级设备

1）主电路中的刀开关：HD13BX系列刀开关。

2）断路器：DW15系列断路器。

3.）电流变压器：BH-0.66系列。

备注：具体类型的主要设备由单位容量决定。

2.2计量设备

仪表采用数字电表。

主动电度:1级

无功电视：2级

2.3水电站自动化装置

2.3.1结构：

该设备在框中具有大型液晶屏，用于显示各种信息。该器件还具有键压面板，用于操作设备那检查和更改参数。

2.3.2 SD9000-K-C内部结构：

它由主板和外围电路组成。主板是设备的核心。主板有两个CPU。一个CPU用于自动同步和发电机的各种保护操作。另一个CPU用于电气和模拟测量。

主板使用四层PCB结构。通过小CT和PT隔离各种电量，通过光电隔离隔离进入和输出量，并且通过光电隔离也分离通信端口。因此，该装置具有强大的抵抗电磁干扰的能力。

2.3.3.SD9000-K-C水电站低压单元自动化控制装置的功能
