| 不。 |
项 |
技术描述 |
单位 |
数量。 |
讲话 |
| 我 |
水轮发电机组及附属设备 |
| 1 |

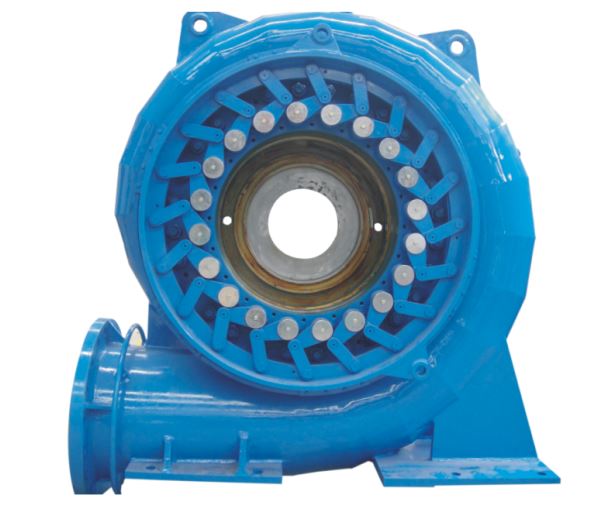

弗朗西斯涡轮 |
转轮直径为560mm，额定转速为1000rpm，额定点运行效率为89%(型点效率93.5%，极限点效率89.05%)，设计最大工作容量为1100KW(不计算发电机损耗);其次，确保机组实际发电功率在900KW以上。 |
单位 |
2 |
流道材质为不锈钢，导向部分镶有不锈钢保护板，主要零件数控加工 |
| 2 |
州长 |
PLC控制，智能PID控制 |
单位 |
2 |
总成包括液压站、控制箱、阀块等。 |
| 3. |
电动闸阀 |
电气控制，电气旁路;整体总成包括阀体、膨胀接头、电头、电动旁通机构、控制箱等。 |
单位 |
2 |
DN700 |
| 4 |
发电机 |
额定功率900KW，额定电压400V，额定功率因数0.8~0.9，频率50HZ，绝缘等级F/F，励磁方式无刷励磁 |
单位 |
2 |
sfwe - 800 6/1180 |
| 5 |
自动化组件 |
|
集 |
2 |
电脑配置 |
| 6 |
特殊的工具 |
涡轮机和发电机专用的安装和拆卸工具 |
集 |
1 |
两个单位共用 |
| 7 |
备件 |
涡轮机:2套主轴密封包装,12套导叶灌木,1组导叶的橡胶密封1发电机:1碳刷,1推力瓦,1径向瓦面前,1后径向瓦调速器:2线性位移传感器,配置各种阀组,5个电源板,1微机励磁屏幕:2个微型断路器，2个晶闸管，2个自动化元件:4个温度测量元件，显示2个流线 |
集 |
1 |
|
| 8 |
前湾水位传感器 |
水位测量 |
个人电脑 |
2 |
|
| 2 |
辅助设备 |
| 1 |
技术供水系统 |
|
|
|
初步设计采用压力钢管取水 |
| 1.1 |
管道 |
机房内管路布置及阀门组装 |
集 |
2 |
从机房内的压力钢管中取水 |
| 1.2 |
减压阀 |
0.3 ~ 0.2 mpa |
单位 |
2 |
如果水可以单独取走，取消这个项目 |
| 1.3. |
手动滤水器 |
DN150 |
单位 |
2 |
水入口管 |
| 1.4 |
自动化组件 |
流量开关、仪表等。 |
集 |
2 |
|
| 2 |
油系统 |
|
|
|
|
| 2．1 |
石油桶 |
|
桶 |
8 |
买家提供 |
| 3 |
监控和保护自动化系统 |
| 1 |
SCADA系统 |
|
集 |
1 |
|
| 2 |
微机综合屏幕 |
微机励磁装置、断路器、微机控制、微机监控、微机保护、微机测量、事故报警、留下后台485通讯接口 |
集 |
2 |
|
| 3. |
变压器和线路保护屏 |
变压器差动保护、后备保护、线路保护屏 |
集 |
1 |
|
| 4 |
电力系统 |
| 1 |
直流电源 |
220年v38ah |
集 |
1 |
|
| 2 |
交流电源 |
GGD3 |
集 |
1 |
|
| 3. |
联合包裹 |
联合包裹 |
单位 |
1 |
用于SCADA系统 |
| V |
调车场 |
| 1 |
主变压器 |
S11-2500/33, 2500kVA, 33±2×2.5%/0.4kV, ONAN |
单位 |
1 |
20 kv是可选的 |
| 2 |
主变压器 |
S11-100/33, 100kVA, 33±2×2.5%/0.4kV, ONAN |
单位 |
1 |
|
| 3. |
室外36kV断路器 |
35kVSF6断路器，1250A, 25kA |
单位 |
1 |
|
| 4 |
户外隔离开关 |
35 kv, 1250, 25卡 |
单位 |
1 |
单地面，水平开口 |
| 5 |
户外电压互感器 |
35千伏 |
个人电脑 |
3. |
|
| 7 |
保险丝 |
35千伏 |
个人电脑 |
3. |
|
| 8 |
户外避雷器 |
35千伏 |
个人电脑 |
3. |
|
