Dongturbo为燃气轮机进气系统提供空气过滤器。

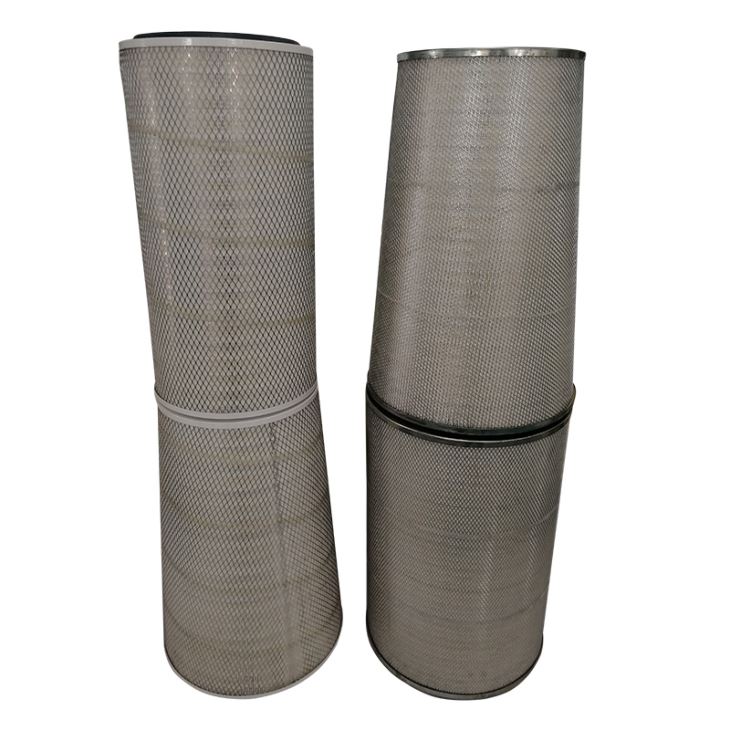

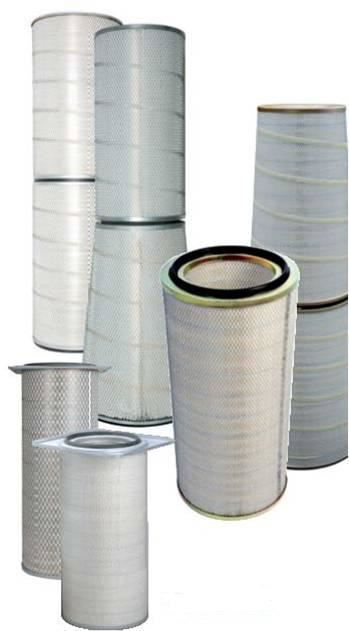

气缸空气滤清器元件
过滤材料 |
植物纤维(P) /合成纤维(S) /涂布滤纸(C) /纳米滤纸(N) |
最终材料 |
碳钢镀锌(G) /碳钢喷塑(SP) /不锈钢(SS) |
内/外网状材料 |
镀锌网/喷塑网/不锈钢网 |
结构类型 |
圆柱形/锥形 |
过滤效率等级 |
M5 / M6 F7 / F8 / F9 |
模型 |
O.D.(毫米) |
H(毫米) |
额定风量(Nm3 /小时) |
初始阻力(Pa) |
97 gt - 3261 |
φ320 |
610 |
900 |
140 (M5-F7) |
97 gt - 3266 |
φ320 |
660 |
1000 |
140 (M5-F7) |
97 gt - 3266 |
φ325 |
660 |
1000 |
140 (M5-F7) |
97 gt - 3270 |
φ320 |
700 |
1100 |
140 (M5-F7) |
97年公司- 4066 |
Φ405 |
660 |
1200. |
140 (M5-F7) |
97GTZ-4166. |
Φ410 |
660 |
1200. |
140 (M5-F7) |
97年公司- 4466 |
φ445. |
660 |
1200. |
140 (M5-F7) |
备注:以上为常规型号，其它尺寸可定做。结束材料和内/外网格材料将是相同的。 |
||||

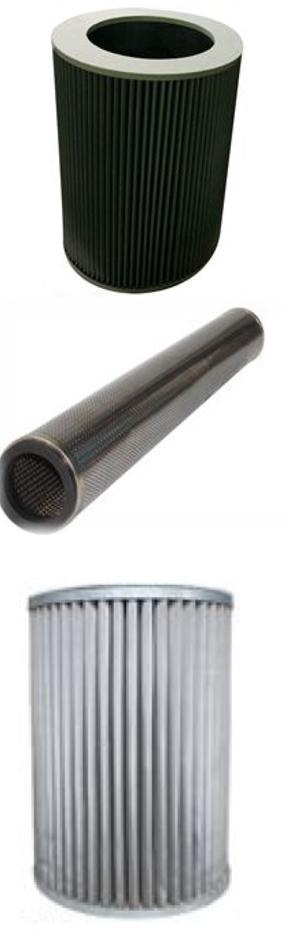

气体滤筒式除尘器
过滤材料 |
玻璃纤维(G) /金属纤维(S) /聚酯(P) |
端盖 |
碳钢镀锌(G) /不锈钢(SS) |
内/外保护网格 |
镀锌网/不锈钢网 |
结构类型 |
圆柱 |
过滤效率 |
3-50um |
Max。设计压力 |
10 mpa |
模型 |
O.D.(毫米) |
身份证(毫米) |
高度(毫米) |
97 ng - 1686 |
Φ165 |
Φ86 |
300 |
97NG-2011 |
φ200. |
Φ110 |
300 |
97 ng - 2616 |
Φ260 |
Φ160 |
300 |
97 ng - 3019 |
Φ300 |
Φ190 |
300 |
97ng-3222. |
φ325 |
Φ220 |
600 |
97 ng - 4029 |
Φ405 |
Φ295 |
600 |
97ng-4433. |
φ445. |
Φ330 |
800 |
97 ng - 4736 |
Φ475 |
Φ360 |
900 |
备注:以上为常规型号，其他尺寸可定做 |
|||

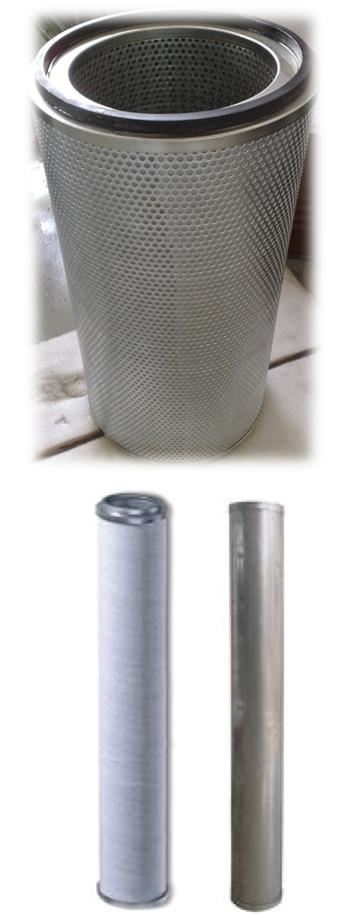

Coalescence-Separation过滤器
过滤材料 |
玻璃纤维（G）/聚酯纤维（P） |
端盖 |
碳钢镀锌(G) /不锈钢(SS) |
内部保护网格 |
镀锌网/不锈钢网 |
结构类型 |
圆柱 |
最大的过滤效率 |
液体:99.5% (< 10 um), 100% (10 um) |
固体:99.5%(1 - 5μm), 100%(> 5嗯) |
|
Max。设计压力 |
10 mpa |
模型 |
O.D.(毫米) |
身份证(毫米) |
高度(毫米) |
97 lc - 9550 |
Φ95 |
Φ55 |
508 |
97 lc - 9510 |
Φ95 |
Φ55 |
1016 |
97 lc - 1160 |
Φ114 |
Φ83 |
600 |
97 lc - 1191 |
Φ114 |
Φ83 |
915 |
97 lc - 1113 |
Φ114 |
Φ83 |
1380 |
97 lc - 1556 |
Φ152 |
Φ90 |
560 |
97 lc - 1583 |
Φ152 |
Φ90 |
830 |
97 lc - 1511 |
Φ152 |
Φ90 |
1104 |
备注:以上为常规型号，其他尺寸可定做 |
|||

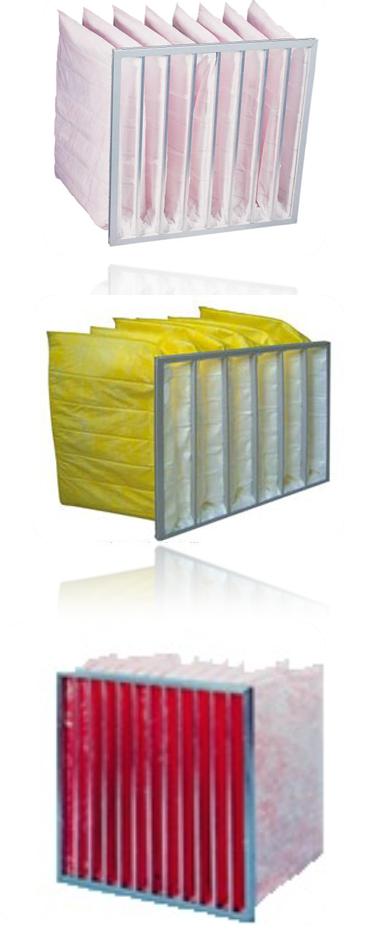

口袋式空气过滤器
过滤材料 |
化纤(C) /玻璃纤维(G) |
框架材料 |
碳钢镀锌(G) /铝合金(A) /不锈钢(SS) |
结构类型 |
框架包 |
过滤效率 |
G3 / G4 / M5 / M6 / F7 |
模型 |
大小(毫米) |
额定气流（M3 / h） |
初始阻力 |
97 bf - 5935 |
592×592×350 |
3400 |
50 (G3-G4) |
97 bf - 5950 |
592×592×500 |
3400 |
45 (G3-G4) |
97 bf - 5955 |
592×592×550 |
3400 |
45 (G3-G4) |
97 bf - 5965 |
592×592×650 |
3400 |
40 (G3-G4) |
97年bf2935 |
592×292×350 |
1700 |
50 (G3-G4) |
97年bf2950 |
592×292×500 |
1700 |
45 (G3-G4) |
97年bf2955 |
592×292×550 |
1700 |
45 (G3-G4) |
97年bf2965 |
592×292×650 |
1700 |
40 (G3-G4) |
备注:以上为常规型号，其他尺寸可定做 |
|||

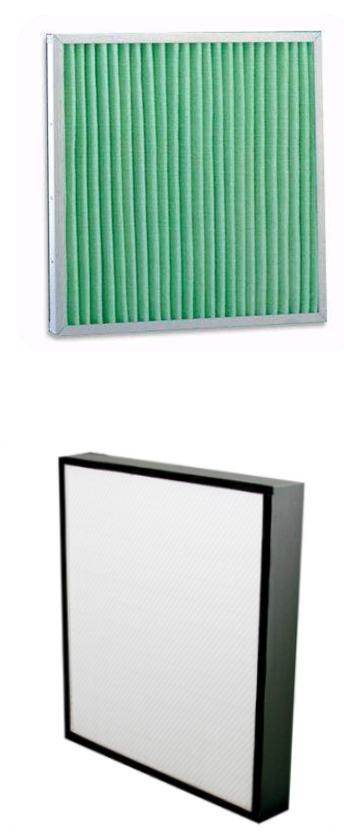

垫式空气过滤器
过滤材料 |
化学纤维(C) /玻璃纤维(G) |
框架材料 |
碳钢镀锌(G) /铝合金(A) /不锈钢(SS) |
结构类型 |
框板 |
过滤效率 |
G3、G4、M5 / M6 F7 / F8 / F9 |
模型 |
大小(毫米) |
额定空气Flowm3 / h |
初始阻力 |
97 pf - 5946 |
595×595×46 |
3400 |
65 (G3-G4) |
97 pf - 5996 |
595×595×96 |
3400 |
40 (G3-G4) |
97 pf - 2946 |
595×290×46 |
1700 |
65 (G3-G4) |
97 pf - 2996 |
595×290×96 |
1700 |
40 (G3-G4) |
备注:以上为常规型号，其他尺寸可定做 |
|||

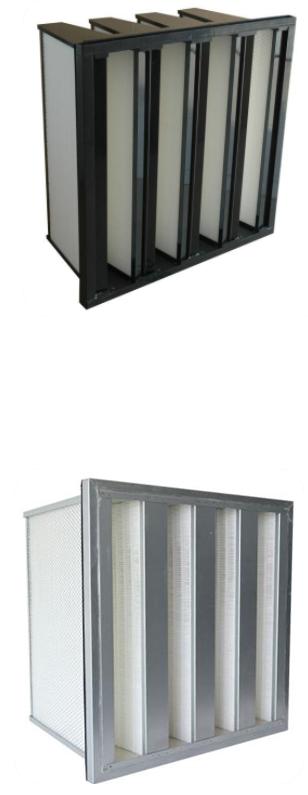

V-shell空气过滤器
过滤材料 |
化学fiberC) /玻璃纤维 |
框架材料 |
碳钢镀锌(G) /塑料(AB) /不锈钢(SS) |
结构类型 |
V-shell |
过滤效率 |
F7 / F8 / F9 / E10 / E11 / E12汽油 |
模型 |
大小(毫米) |
额定空气流量(m3/h) |
初始压力(Pa) |
97 cf - 5929 |
592×592×292 |
3400 |
150 (F7-F9) |
97 cf - 2829 |
592×287×292 |
1700 |
150 (F7-F9) |
97 cf - 4929 |
592×490×292 |
3400 |
170 (F7-F9) |
97 cf - 5943 |
595×595×435 |
3400 |
110 (F7-F9) |
备注:以上为常规型号，其他尺寸可定做 |
|||

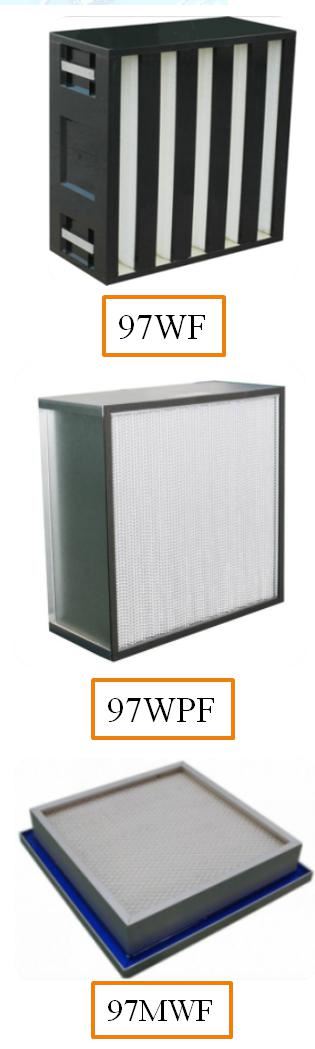

箱式空气过滤器
过滤材料 |
化学纤维(C) /玻璃纤维(G) |
框架材料 |
碳钢镀锌(G) /铝合金(A) /不锈钢(SS) |
结构类型 |
框架箱 |
过滤效率 |
E10 / E11 / E12汽油/ H13 / H14 / U15 |
模型 |
大小(毫米) |
额定空气流量(m3/h) |
初始阻力(Pa) |
97 wf - 6129 |
610×610×292 |
3400 |
220 (E10-E12) |
97 wf - 3529 |
610×350×292 |
1700 |
200 (E10-E12) |
97 wf - 3029 |
610×305×292 |
1700 |
230 (E10-E12) |
97 wpf - 6129 |
610×610×292 |
3400 |
220 (E10-E12) |
97 wpf - 3529 |
610×350×292 |
1700 |
200 (E10-E12) |
97 wpf - 3029 |
610×305×292 |
1700 |
230 (E10-E12) |
97 mwf - 6169 |
610×610×69 |
1700 |
130 (E10-E12) |
97 mwf - 6190 |
610×610×90 |
1700 |
120 (E10-E12) |
97 mwf - 1290 |
1220×610×90 |
3400 |
120 (E10-E12) |
备注:以上为常规型号，其他尺寸可定做 |
|||
